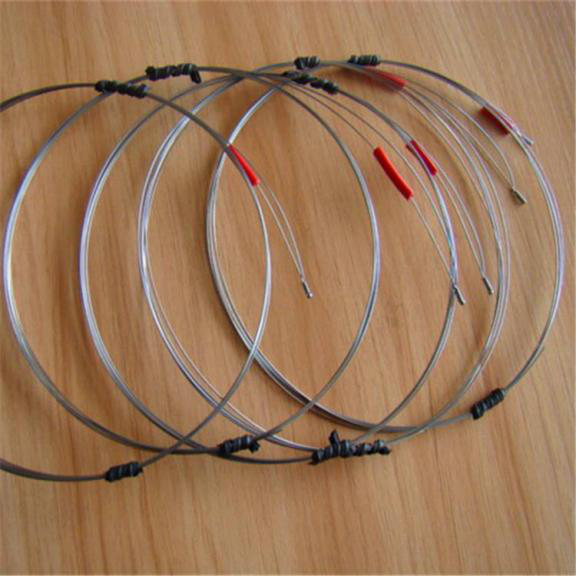

1、鉑銠10-鉑熱電偶(分度號為S，也稱為單鉑銠熱電偶)

該熱電偶的正極成份為含銠10%的鉑銠合金，負(fù)極為純鉑;它的特點是：

(1)熱電性能穩(wěn)定、抗氧化性強(qiáng)、宜在氧化性氣氛中連續(xù)使用、長期使用溫度可達(dá)1300℃，超達(dá)1400℃時，即使在空氣中、純鉑絲也將會再結(jié)晶，使晶粒粗大而斷裂;

(2)精度高，它是在所有熱電偶中，準(zhǔn)確度等級最高的，通常用作標(biāo)準(zhǔn)或測量較高的溫度;

(3)使用范圍較廣，均勻性及互換性好;

(4)主要缺點有：微分熱電勢較小，因而靈敏度較低;價格較貴，機(jī)械強(qiáng)度低，不適宜在還原性氣氛或有金屬蒸汽的條件下使用。

       2、鉑銠13-鉑熱電偶(分度號為R，也稱為單鉑銠熱電偶)

該熱電偶的正極為含13%的鉑銠合金，負(fù)極為純鉑，同S型相比，它的電勢率大15%左右，其它性能幾乎相同，該種熱電偶在日本產(chǎn)業(yè)界，作為高溫?zé)犭娕加玫米疃?，而在中國，則用得較少;

       3、鉑銠30-鉑銠6熱電偶(分度號為B，也稱為雙鉑銠熱電偶)

該熱電偶的正極是含銠30%的鉑銠合金，負(fù)極為含銠6%的鉑銠合金，在室溫下，其熱電勢很小，故在測量時一般不用補(bǔ)償導(dǎo)線，可忽略冷端溫度變化的影響;長期使用溫度為1600℃，短期為1800℃，因熱電勢較小，故需配用靈敏度較高的顯示儀表。

B型熱電偶適宜在氧化性或中性氣氛中使用，也可以在真空氣氛中的短期使用;即使在還原氣氛下，其壽命也是R或S型的10～20倍;由于其電極均由鉑 銠合金制成，故不存在鉑銠-鉑熱電偶負(fù)極上所有的缺點、在高溫時很少有大結(jié)晶化的趨勢，且具有較大的機(jī)械強(qiáng)度;同時由于它對于雜質(zhì)的吸收或銠的遷移的影響 較少，因此經(jīng)過長期使用后其熱電勢變化并不嚴(yán)重、缺點價格昂貴(相對于單鉑銠而言)。

        4、鎳鉻-鎳硅(鎳鋁)熱電偶(分度號為K)

該熱電偶的正極為含鉻10%的鎳鉻合金，負(fù)極為含硅3%的鎳硅合金(有些國家的產(chǎn)品負(fù)極為純鎳)?？蓽y量0～1300℃的介質(zhì)溫度，適宜在氧化性及 惰性氣體中連續(xù)使用，短期使用溫度為1200℃，長期使用溫度為1000℃，其熱電勢與溫度的關(guān)系近似線性，價格便宜，是目前用量最大的熱電偶。

K型熱電偶是抗氧化性較強(qiáng)的賤金屬熱電偶，不適宜在真空、含硫、含碳?xì)夥占把趸€原交替的氣氛下裸絲使用;當(dāng)氧分壓較低時，鎳鉻極中的鉻將擇優(yōu)氧化，使熱電勢發(fā)生很大變化，但金屬氣體對其影響較小，因此，多采用金屬制保護(hù)管。

K型熱電偶的缺點：

(1)熱電勢的高溫穩(wěn)定性較N型熱電偶及貴重金屬熱電偶差，在較高溫度下(例如超過1000℃)往往因氧化而損壞;

(2)在250～500℃范圍內(nèi)短期熱循環(huán)穩(wěn)定性不好，即在同一溫度點，在升溫降溫過程中，其熱電勢示值不一樣，其差值可達(dá)2～3℃;

(3)其負(fù)極在150～200℃范圍內(nèi)要發(fā)生磁性轉(zhuǎn)變，致使在室溫至230℃范圍內(nèi)分度值往往偏離分度表，尤其是在磁場中使用時往往出現(xiàn)與時間無關(guān)的熱電勢干擾;

(4)長期處于高通量中系統(tǒng)輻照環(huán)境下，由于負(fù)極中的錳(Mn)、鈷(Co)等元素發(fā)生蛻變，使其穩(wěn)定性欠佳，致使熱電勢發(fā)生較大變化。

        5、鎳鉻硅-鎳硅熱電偶(分度號為N)

該熱電偶的主要特點是：在1300℃以下調(diào)溫抗氧化能力強(qiáng)，長期穩(wěn)定性及短期熱循環(huán)復(fù)現(xiàn)性好，耐核輻射及耐低溫性能好，另外，在400～1300℃ 范圍內(nèi)，N型熱電偶的熱電特性的線性比K型偶要好;但在低溫范圍內(nèi)(-200～400℃)的非線性誤差較大，同時，材料較硬難于加工。

        6、銅-銅鎳熱電偶(分度號為T)

T型熱電電偶,該熱電偶的正極為純銅，負(fù)極為銅鎳合金(也稱康銅)，其主要特點是：在賤金屬熱電偶中，它的準(zhǔn)確度最高、熱電極的均勻性好;它的使用 溫度是-200～350℃，因銅熱電極易氧化，并且氧化膜易脫落，故在氧化性氣氛中使用時，一般不能超過300℃，在-200～300℃范圍內(nèi)，它們靈敏 度比較高，銅-康銅熱電偶還有一個特點是價格便宜，是常用幾種定型產(chǎn)品中最便宜的一種。

        7、鐵-康銅熱電偶(分度號為J)

J型熱電偶,該熱電偶的正極為純鐵，負(fù)極為康銅(銅鎳合金)，具特點是價格便宜,適用于真空氧化的還原或惰性氣氛中，溫度范圍從 -200～800℃，但常用溫度只是500℃以下，因為超過這個溫度后，鐵熱電極的氧化速率加快，如采用粗線徑的絲材，尚可在高溫中使用且有較長的壽命; 該熱電偶能耐氫氣(H2)及一氧化碳(CO)氣體腐蝕，但不能在高溫(例如500℃)含硫(S)的氣氛中使用。

       8、鎳鉻-銅鎳(康銅)熱電偶(分度號為E)

E型熱電偶是一種較新的產(chǎn)品，它的正極是鎳鉻合金，負(fù)極是銅鎳合金(康銅)，其最大特點是在常用的熱電偶中，其熱電勢最大，即靈敏度最高;它的應(yīng)用 范圍雖不及K型偶廣泛，但在要求靈敏度高、熱導(dǎo)率低、可容許大電阻的條件下，常常被選用;使用中的限制條件與K型相同，但對于含有較高濕度氣氛的腐蝕不很 敏感。

       除了以上8種常用的熱電偶外，作為非標(biāo)準(zhǔn)化的熱電偶還有鎢錸熱電偶，鉑銠系熱電偶，銥鍺系熱電偶，鉑鉬系熱電偶和非金屬材料熱電偶等。
