制取生產(chǎn)：錸是從硫化銅礦石提煉過(guò)程中的含鉬焙燒煙氣提取出來(lái)的。鉬礦石含有0.001%至0.2%的錸元素。從煙氣物質(zhì)中可用水淋洗出七氧化二錸和高錸酸，再用氯化鉀或氯化銨使其沉淀為高錸酸鹽，最后以重結(jié)晶方法進(jìn)行純化。錸的全球年產(chǎn)量在40至50噸之間，主要產(chǎn)國(guó)有智利、美國(guó)、秘魯和波蘭。另外，鉑﹣錸催化劑和某些錸合金的回收過(guò)程每年可產(chǎn)出10噸錸。每公斤錸價(jià)格從2003至2006年的1千至2千美元迅速升至2008年2月的1萬(wàn)美元以上。要制成錸金屬，需在高溫下用氫氣還原高錸酸銨：2 NH4ReO4 + 7 H2 → 2 Re + 8 H2O + 2 NH3

致密錸制取工業(yè)上生產(chǎn)錸錠或錸條的方法有高溫?zé)Y(jié)法和熔煉法兩種：

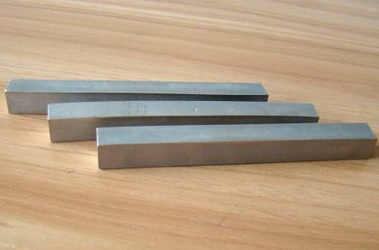

①高溫?zé)Y(jié)法又稱粉末冶金法。先將錸粉在6MPa壓力下制成坯條，坯條在真空或氨氣中于1200℃下燒結(jié)，再將預(yù)燒條在垂熔爐中于2700--2850℃下進(jìn)行高溫?zé)Y(jié)，最后269得到理論密度超過(guò)90％的錸條。

②熔煉法該法以燒結(jié)條作原料，用電弧熔煉、電子束熔煉和區(qū)域熔煉法對(duì)粗錸進(jìn)行提純精制。電子束熔煉采用水冷銅增塌，真空度106Pa，所得錸錠為柱狀結(jié)晶體，純度99.99%；區(qū)域熔煉也采用電子束加熱，以錸條作陽(yáng)極，電子槍作陰極進(jìn)行懸浮區(qū)域熔煉，產(chǎn)品為光譜純度的錸單晶。

錸原料分散，未來(lái)任務(wù)要擴(kuò)大錸原料來(lái)源，提高錸在鉬、銅等冶煉過(guò)程中的回收率，發(fā)展和完善閃速焙燒爐和循環(huán)流態(tài)化焙燒方法，同時(shí)開(kāi)發(fā)更有效的錸原料中提取錸的新工藝，特別是溶劑萃取和離子交換法。
