集成電路的計算能力取決于其所含半導體三極管的數量。現在使用的傳統半導體材料是 Si。據Moore 定律預測，大約每?jī)赡?，集成電路硅芯片上的半?dǎo)體三極管數量可增加 1 倍。隨著芯片空間的日益減小，半導體三極管微型化的難度越來越大，微型化的速度越來越慢。

  為了滿足集成電路微型化的強烈需求，國內外材料學家致力于開發新的半導體材料，大多數研究工作集中在石墨烯的開發上，但瑞士聯邦理工學院的 Andras Kis 等將精力集中在 MoS2的開發上。

  Andras Kis 教授團隊發現，與石墨烯相似，MoS2也可以制備成單層原子結構; 單層結構 MoS2呈現出與 Si 相同的半導體性質，但采用 MoS2制作的芯片厚度比 Si 半導體芯片減小 3 倍以上。據估計，與目前的 Si 材料相比，MoS2半導體三極管的儲用功率可降低 10 萬倍，意味著電子器件的電池壽命將大大延長，電池尺寸將大大縮小，從而實現電子器件的進一步微型化。因此，MoS2作為半導體材料將引起電子器件的革命性變化。

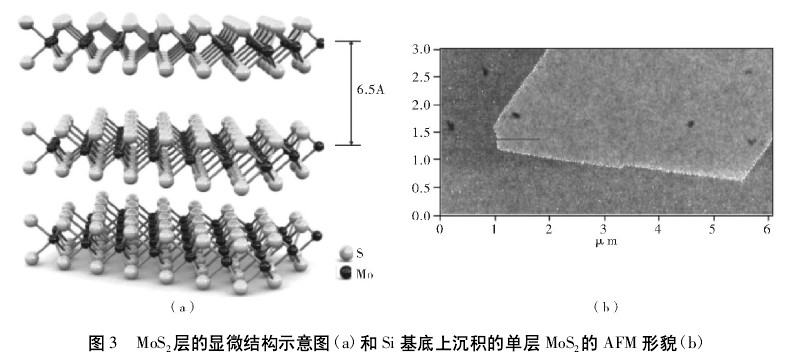

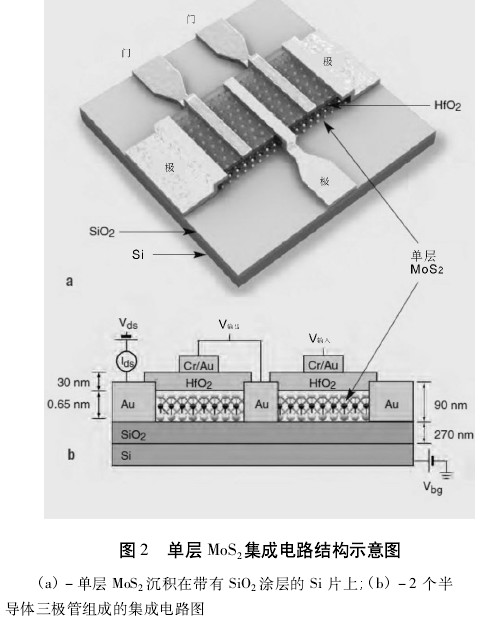

  Andras Kis 教授團隊已采用 MoS2制備出一小塊集成電路芯片( 示意圖見圖 2) 。其中，MoS2層的厚度僅為 0.65 nm，約為最薄 Si 層的 1/3。這么薄的半導體層可使半導體三極管彼此疊加起來，進一步提高集成電路的排布密度。圖 3 為 MoS2層的顯微結構和在厚度為 270 nm 的 Si 基底上沉積的 MoS2單層實物照片。

  另外，MoS2半導體還具有一系列其他的優點，如可大角度折彎，可大變形量拉拔。這些性能將保證計算機等電子器件可制成攜帶方便的筒狀，也可粘附在其他工件的表面。如同石墨烯的制備相似，MoS2層可采用微機械剝離法( micromechanical cleavage，即通過機械力從新鮮 MoS2晶體的表面剝離出 MoS2片層) 制得結晶性良好且非常穩定的單層 MoS2片。
